車載稱重系統

（廣州南創內部培訓資料整理編輯：馮工）

車載稱重系統是直接安裝在汽車上，用于實時測量汽車重量的有傳感器和稱重儀表組成的稱重系統。廣州南創中國“稱重控制系統”行業領導者、稱重系統專家！中國進口傳感器、儀器儀表、工業備件十大供應商; 該車載稱重系統適用車型：垃圾車，渣土車，運煤車，自卸車，水泥罐車，運油車，灑水車，散裝火車，吸污/吸糞車。隨著社會和科技的發展，稱重技術也得到了廣泛的應用。稱量工具已經從過去的“桿秤” ， “鱗” ， “指針式表盤刻度”到今天的“電子秤”車載稱重系統采用簡單的電子秤（如：電子秤，大貨車等）的有機結合現有稱重設備的各個生產環節的控制系統，利用現代技術進行網絡控制和管理，提高控制系統和計算機軟件來實現體重管理自動控制的生產流程和管理功能。例如：生產原料，包裝系統，控制，管理，稱重?cái)?shù)據的保存，管理和打印輸出功能。隨著網絡技術的飛速發展，網絡技術已經被集成到工業生產控制領域，智能稱重系統也將有更多的企業
車輛稱重系統綜合運用傳感器技術，動態測量和監測技術，導航技術，電子信息技術，使整個車重車稱重系統遠程實時監控由稱重傳感器，稱重稱重顯示控制器和終端3組成部件。傳感器安裝在車輛上的車軸，其誘導的車輛的變形，并且將信息傳輸?shù)剿隹刂破饔?jì)算車輛負載，該系統并不限于車輛，平板車，自卸卡車，拖車，罐裝車，集裝箱車，以便可以安裝。試驗后發現，可以在2％以?xún)?nèi)達到3％的測量誤差。
車輛稱重系統可以遠程監控車輛實時負載信息，有效遏制超限超載現象。

重型車輛將被損壞的道路和車輛，以及駕駛的安全性，同時也被起訴的風險，欠載車輛會導致收入損失和成本增加，這些問題通過車輛稱重系統一個很好的解決方案
進行分析，以評估使用來自甘蔗和載體Sezela領域板載稱重系統的適用性。結果已經與汽車相比，有一個氣囊懸浮，用一個簡單的折衷機構和彈簧懸架和沒有車輛稱重系統。結論是，在車輛稱重系統來實現所要求的負載已經遠遠超過了氣囊系統，并且因此比彈簧懸架更加一致。
能夠維持最大有效載荷車載稱重系統是指在一個或兩個季度的成本節約。為了保持體重負荷的最好的車輛運輸，至關重要的是，精確的測量系統，質量和個人軸重作為整體車車輛的一個指標。這樣可以減少重載（避免起訴）和欠載（省錢） 。
可用的系統包括：便攜式汽車衡，這些負載，現在還不是稱重系統，以確定是否使用估計。出于這個原因，負載被認為是獨立于負載稱重系統打印出來的。司機被要求56噸和58.8噸的負載，沒有單獨的軸超載。所有負載分析，采用貝爾裝載機甘蔗車輛的裝載區域加載松動。這確保了負載可以均勻地分布到每個車軸上。不僅提高了經濟效益，同時也起到了保護和提高車輛用途的安全性能。

車載稱重系統組成：

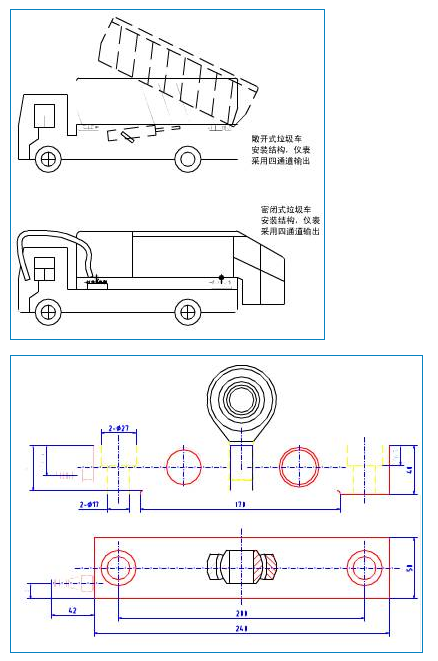

車載稱重系統主要由以下三個部分組成：載荷傳感器、數據采集器、顯示儀表。以下是我公司為山東某公司做的一個車載稱重系統：其中用到了YX-2D稱重傳感器，數據采集器和顯示儀表。

負責感知車輛載重重量

YX-2D型傳感器，量程5-20t，精度0.1%

• • 載荷傳感器

  負責將個傳感器的重量信號進行處理，負責系統的標定，負責數據傳輸（傳輸給GPS以及顯示儀表）

  DC24V供電，可同時處理4-16路模擬量信號的采集，可進行車輛載重后的校準，可將重量信息通過232接口傳送給GPS,傳送頻率不低于100次/秒（可調）。（隨機器提供通訊協議）

  • • 數據采集器

    負責實時顯示重量信息，現場顯示，本案可以不安裝。

    具備顯示皮重，和凈重功能，LED顯示，清晰度好。

    車載稱重系統方案：



    本系統主要有5部分構成整體大致流程如圖所示

    整套系統功能如下：

    • • 顯示儀表

      2．顯示儀表或管理軟件：

      ①．基本功能有累計稱重、LCD顯示、帶微打、GPS接口，無線發射功能、IC卡讀取功能；

      ②．?dāng)?shù)據記錄儲存、查詢，時鐘顯示；（詳見垃圾車項目?jī)x表方案附件2）；

      ③．儀表外殼小巧，精細化，具有防振動，防擺動，防潮、防電脈沖及抗干擾等功能；

      5．車輛視頻監控系統

      ①．貨物定時監控，圖片調閱，數據上傳等

      車載稱重系統型號：

      KT501:11Kbs,61Kbs,51Kbs,750Kbs,1Cbs,6Cbs,6.5Cbs,5Cbs,10Cbs,12Cbs,50Cbs,30Cbs,
      11KT361:150Kbs,51Kbs,750Kbs,1Cbs,6Cbs  KTGT:50g,150g,150g,51g,1KG,5Kbs,10Kbs,15Kbs,50Kbs
      KTGD:15Kbs,50Kbs,11Kbs,150Kbs,51Kbs,1Cbs,6Cbs,5Cbs,10Cbs,15Cbs,12Cbs,30Cbs,50CbsKTKD:1KG,5Kbs,
      10Kbs,15Kbs,50Kbs,11Kbs,150Kbs,51Kbs,110Kbs  KTF306:11B,61B,51B,1KB,6KB,5KB
      KTF304:11B,61B,31B,51B,6KB,5KB,10KB,12KB,50KB  KTF305/315:11B,61B,51B,1KB,6KB,10KB,12KB,50KB
      KTFGD:11B,61B,51B,1KB,6KB,5KB,10KB,12KB,50KB,12KB,30KB,112KB,61KB
      KT341-613:10Cb,15Cb,61Cb  KT3450-313:5Cb  KTF901-6:10KB,12KB  KTF901-10:50KB
      KTF901-13:130KB  KTF901-16:61KB  KTF901-19:31KB  KTF901-33:51KB  KTF911-13:130KB
      KTF901-16:61KB  KTF901-19:31KB  KTFWD:1KB,6KB,5KB,10KB,12KB,50KB,11KB,61KB
      KTWD:51Kb,1Cb,6Cb,5Cb,10Cb,12Cb,50Cb,11Cb,61Cb 1KN,2KN,10KN,5KN,50KN
      TWE5:11Kb,61Kb,51Kb,750Kb,1Cb,6Cb,3Cb,5Cb,10Cb,12Cb(碳鋼)
      TWE6:11Kb,61Kb,51Kb,750Kb,1Cb,6Cb,3Cb,5Cb,10Cb,12Cb 2.5D4Ebs,3D4Ebs,5D4Ebs,
      ETS304:100N,50N,300N,140N,2KN,5KN,10KN,5KN,50KN  ETS305/37:100N,50N,140N,
      ETSGD:100N,50N,140N,1D4N,2D4N,5D4N,10D4N,5D4N,50D4N,60D4N,80D4N,7D4N,50D4N
      ETSD4D:10N,5N,50N,100N,50N,140N,1D4N,2D4N,5D4N  ±5Ebs,±10Ebs,±25Ebs
      ET101:25Ebs,50Ebs,100Ebs,50Ebs,250Ebs,140Ebs,1D4Ebs,2D4Ebs,
      10D4Ebs,5D4Ebs,25D4Ebs,30D4Ebs,40D4Ebs 100Ebs  ET601:±1Ebs,±2Ebs,
      ET501:100Ebs,50Ebs,140Ebs,750Ebs,1D4Ebs,2D4Ebs,2.5D4Ebs,5D4Ebs,10D4Ebs,5D4Ebs,
      50D4Ebs,80D4Ebs,100D4Ebs  ET509:5Ebs,10Ebs,7Ebs,25Ebs,50Ebs,



      關于南創



      • • 車載稱重，適用于運煤，水泥，油罐車等，車輛顯示；
        • 實現遠距離稱重監控，數據查詢、瀏覽等；
        • 實現稱重管理收費
        • 實現運輸?shù)闹笓]調度功能，GPS定位、運行線路監控；
